Грибовалевские гаубицы.

Кликните изображение, чтобы увеличить.

Французская армия начинала Революционные войны с 6-дюймовыми гаубицами системы Грибоваля. Изначально было понятно, что это оружие далеко от идеала. А начавшиеся в 1792 году военные действия подтвердили это. Гаубица была слишком легкой, поэтому при стрельбы быстро разрушался лафет; она также была слишком короткой, чтобы вести точный огонь. И уже в 1793 году появились модифициорованные гаубицы, две ииз которых представлены на фотографии:

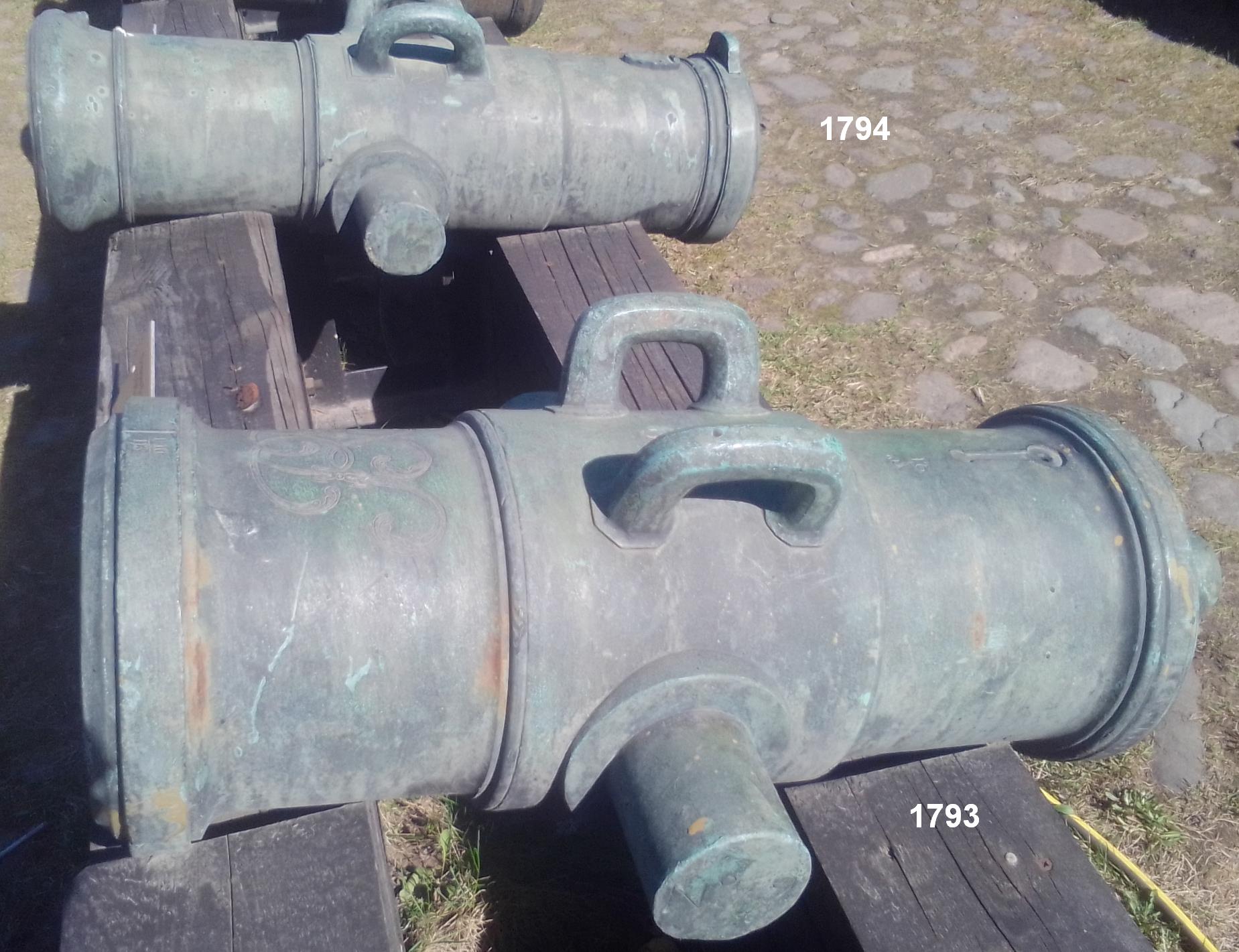

Здесь представлены две французские гаубицы калибра 6-дюймов (165 мм). На переднем плане ствол, отлитый в 1793 году, на заднем плане ствол, отлитый в 1794 году. Немного присмотревшись, можно заметить, что стволы отличаются друг от друга по конструкции. Более того, они отличаются от стандартной грибовалевской гаубицы, имевшей длину в 4,5 калибра и вес 330 кг. Ближайшая к нам гаубица имеет длину ствола 6 калибров при весе 565 кг, а дальняя имеет длину ствола 6,5 калибров при массе 665 кг. То есть гаубицы были удлинены в полтора раза и утяжелены почти в два раза. За счет это примерно вдвое уменьшился разброс снарядов при стрельбе, лафет стал выдерживать несколько сотен выстрелов. Но зато масса гаубицы приблизилась стала больше массы 8-фунтовой пушки, т.е. грибовалевская гаубица из мобильного легкого орудия превратилась в орудие батарейное, подвижность которого не удовлетворяла французов.

В целом же у этих гаубиц сохранилась грибовалевская конструкция, из-за чего они напоминают удлиненные мортиры. Мы видим узкую казенную часть и расширенную верлужную часть, которая нужна, чтобы ствол не разорвало в первые мгновения после воспламенения пороха. У обоих гаубиц вертлужная часть примерно треть длины ствола. И нужно заметить, что диаметр цапф маловат для орудий 6-дюймового калибра.
